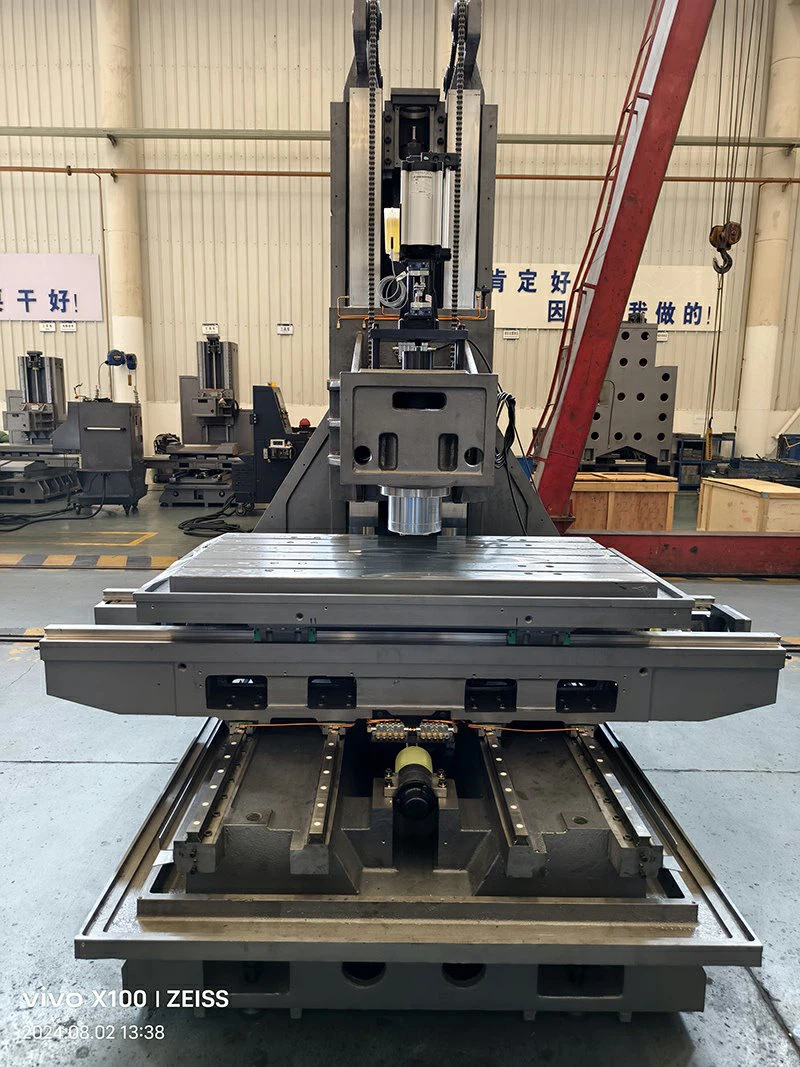

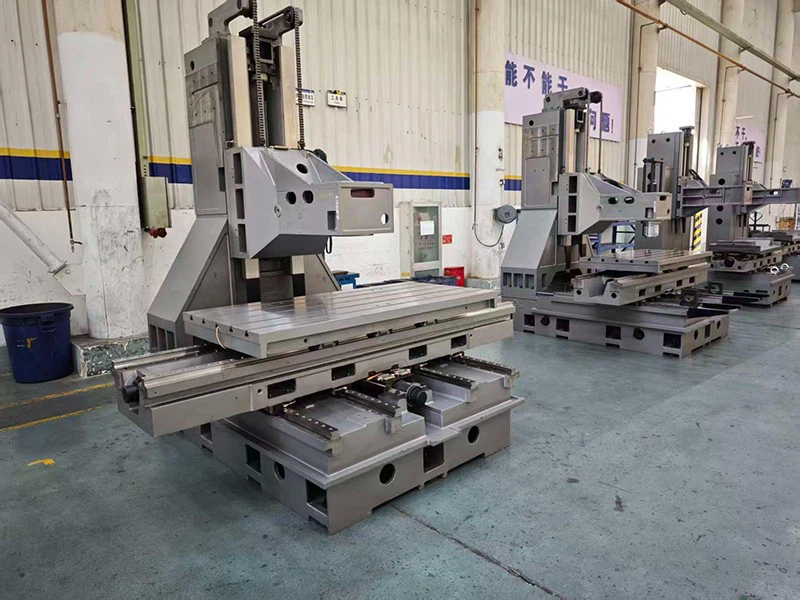

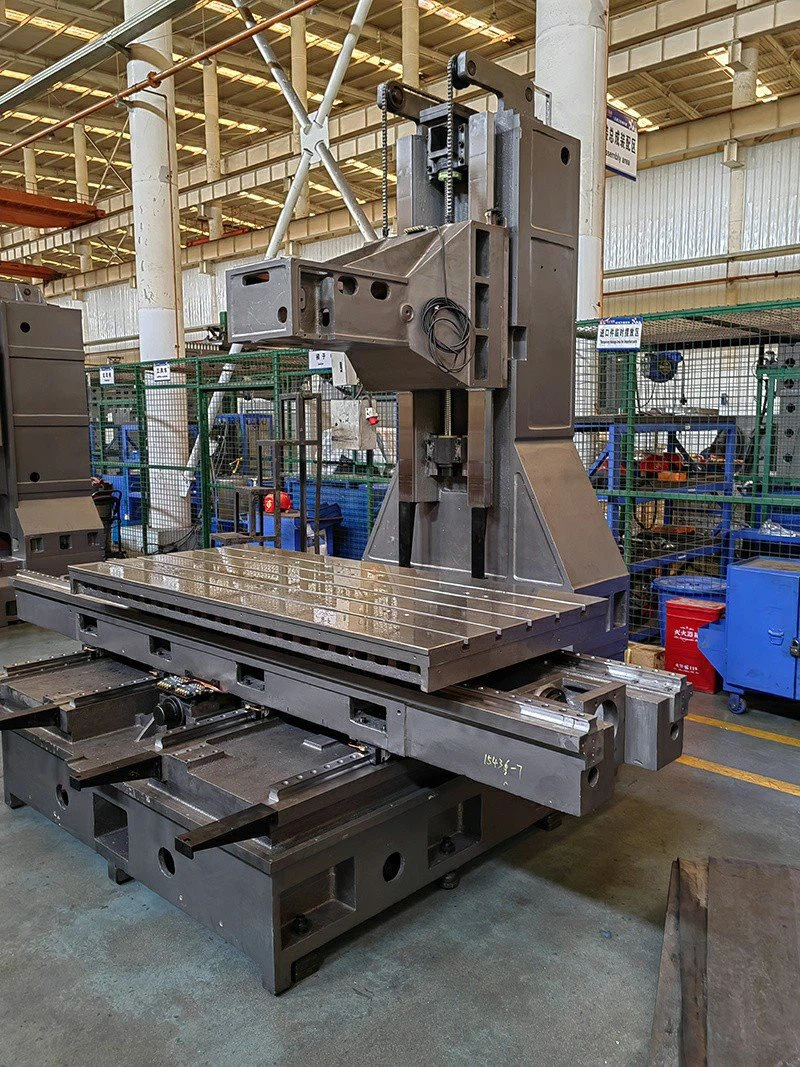

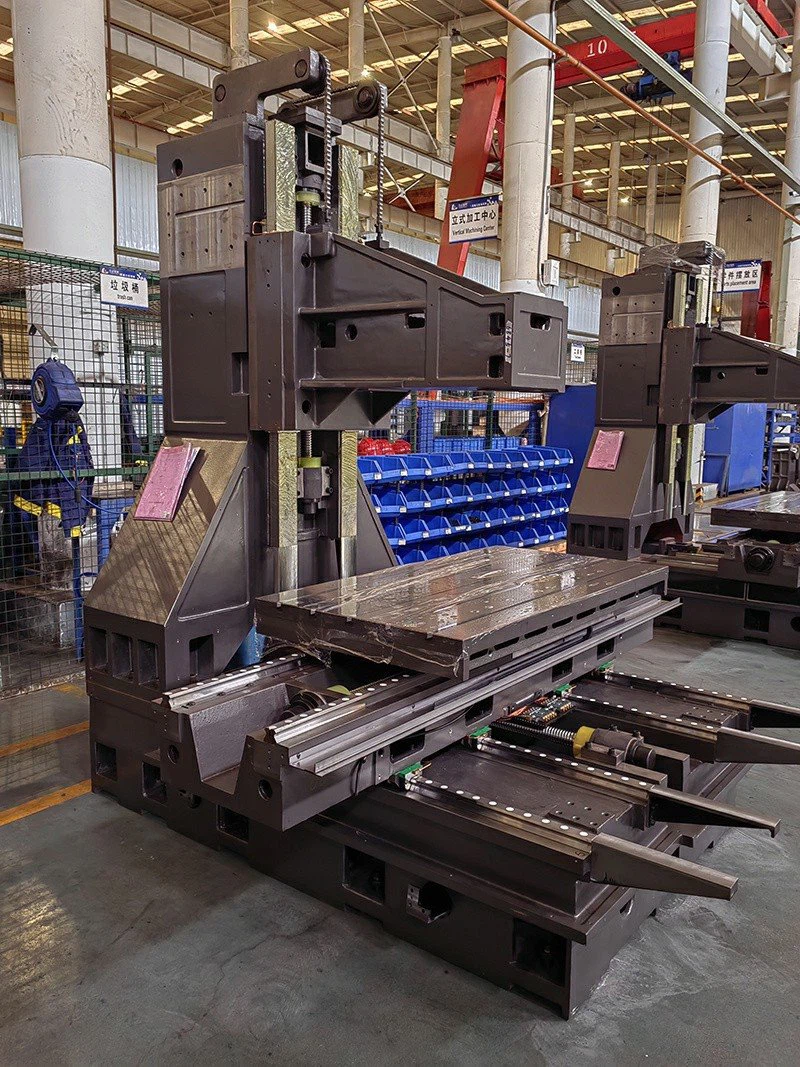

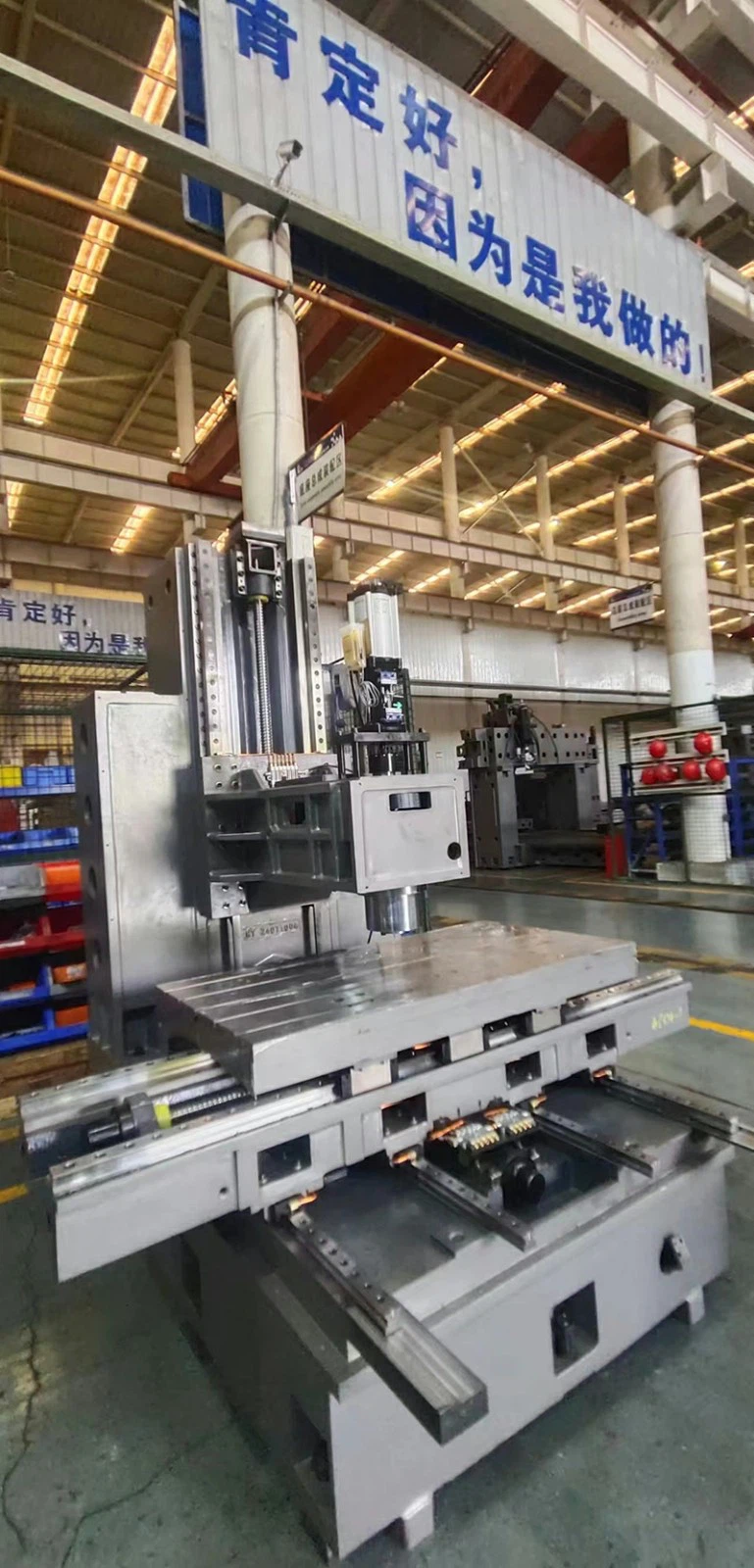

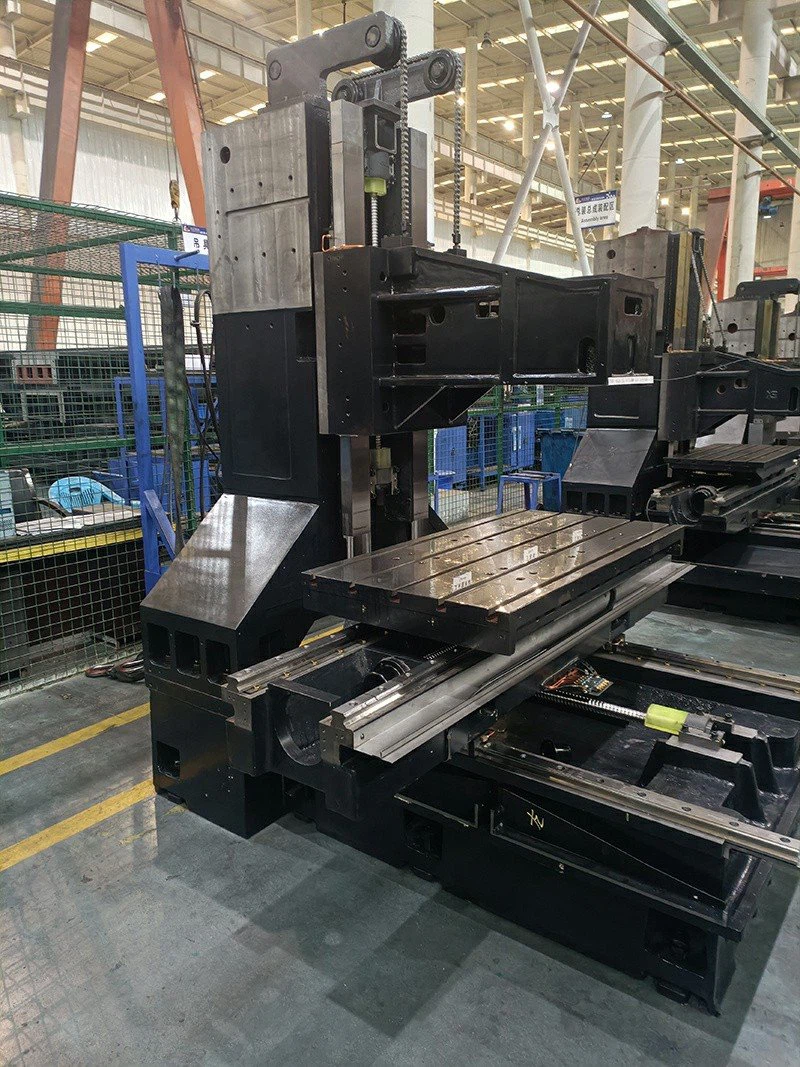

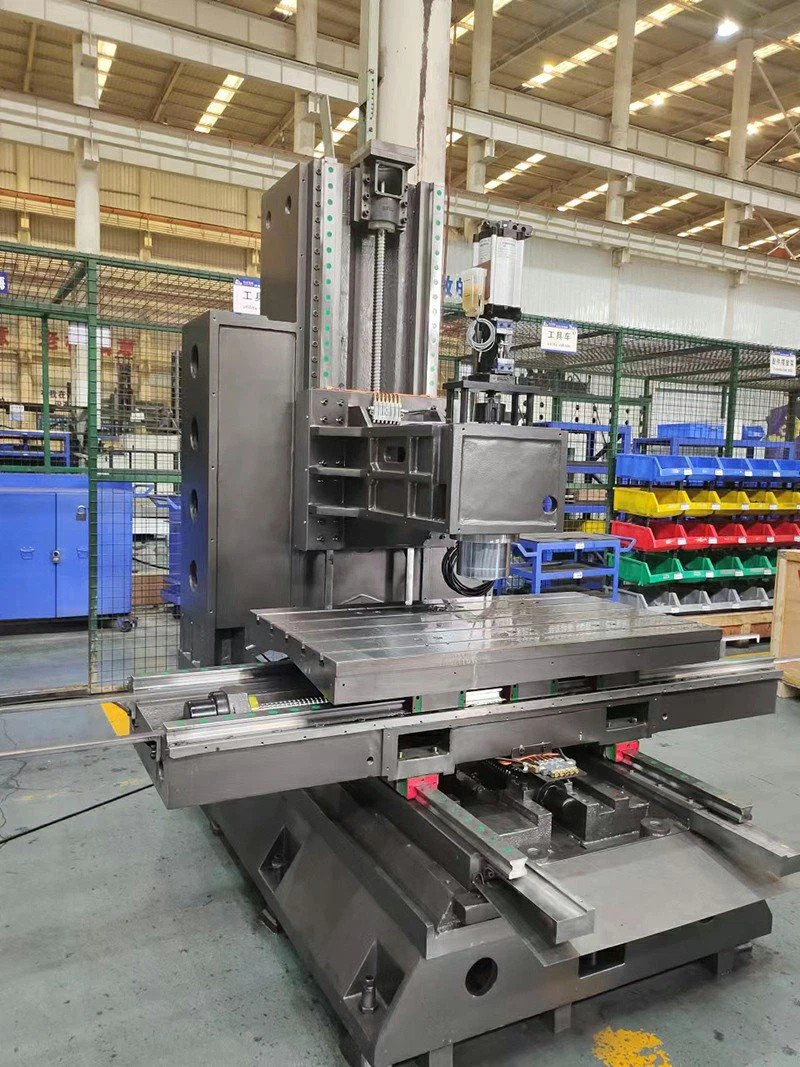

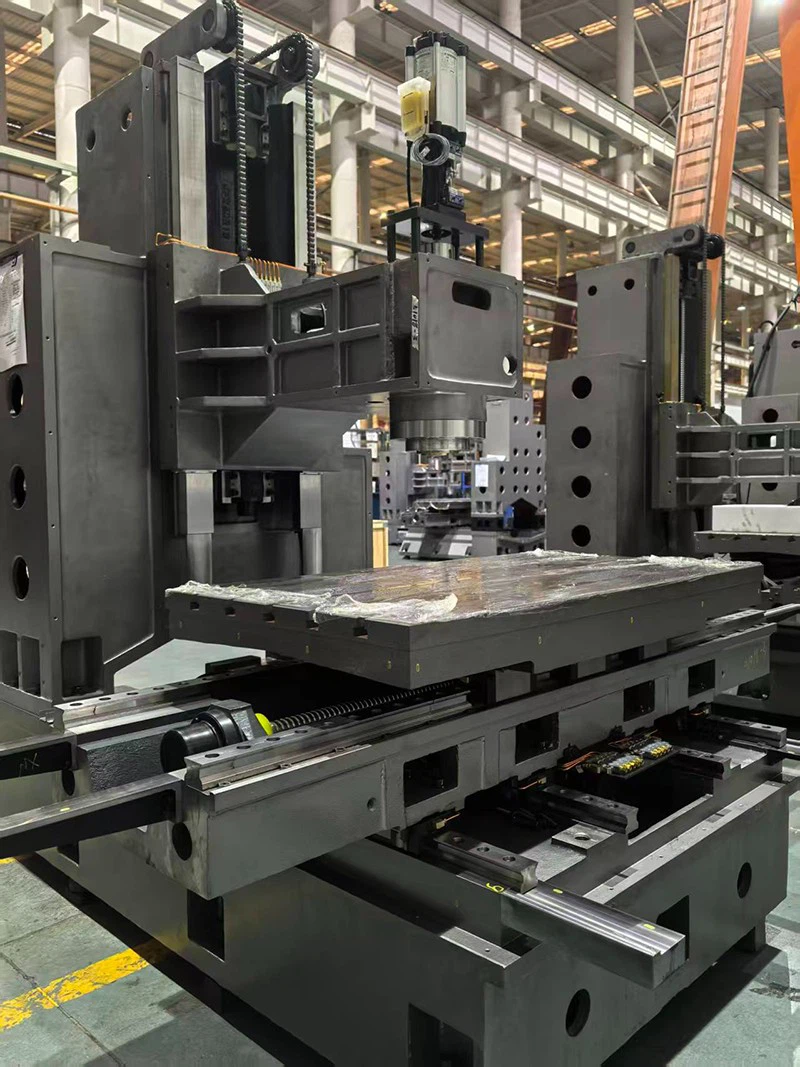

XY-lineærveis VMC-rammen, med en FEM-optimalisert XY-linjeføringsstruktur og Z-boksføringsvei, oppnår denne maskinen høy presisjon og konsekvent lang-ytelse for masseproduksjon av deler, med en mer kostnadseffektiv-pris enn konvensjonelle designmaskiner.

Fordelene til de mekaniske delene kommer fra nøye materialvalg og nøyaktig maskinering av hver kjernekomponent.

Støping med høy stivhet

Rammene er laget av GG30 støpegods, nøye bearbeidet gjennom harpikssandstøping og et tremønster.

Importerte kjernedeler på-nivå

• Kuleskruer: Det brukes importerte kuleskruer fra internasjonalt anerkjente merker som PMI, Hiwin og THK.

• Lagre: Topp-importerte lagre, som FAG, NSK og NTN, brukes.

• Koblinger: Importerte koplinger, som R+W, brukes.

• Booster sylinder

Presisjonsføring

XY lineære føringsmonteringsflater er finslipt med importerte høy-slipemaskiner.

Både rulle-type og kule-lineære føringer er tilgjengelige for valg basert på kundenes faktiske applikasjonskrav.

Den Z-akse boksføringen til rammene gjennomgår en bråkjølings- og slipeprosess, er belagt med Turcite-B og blir deretter presisjonsskrapet.

Importert høy-spindel

Tilby et utvalg spindler med ulike rotasjonshastigheter, for eksempel CTS-spindler, belte-drevne spindler og direkte-drevne spindler, for å møte ulike maskineringskrav.

Omfattende beskyttelse og smøring

• Teleskopisk beskyttelsesdeksel: X-, Y- og Z-aksene er alle utstyrt med teleskopbeskyttelsesdeksler i rustfritt stål fra merker som Keyarrow.

• Sentralt automatisk smøresystem: Maskinen er utstyrt med et sentralt automatisk smøresystem.

Z-akse motbalansesystem: sikrer vertikal maskineringsstabilitet

Maskinens Z--akse er utstyrt med et motvektssystem som effektivt kan utligne vekten av selve Z--aksen, samt vekten til spindelen og verktøyene.

Spesifikasjoner	Enhet	L970-II	L970-P	L970-G	TZL11	TZL12	TZL13	TZL15	TZL18	TZL20
Kapasitet
X reise	mm	1100	1200	1100	1200	1200	1300	1600	1800	2000
Y reise	mm	650	700	650	700	700	800	800	900	900
Z reise	mm	750	680	680	700	700	800	800	1000	1000
Spindelsenter til kolonneglidebane	mm	700	750	700	750	765	865	865	950	950
Spindelnese til arbeidsbord	mm	95-845	120-800	120-800	110-810	75-775	85-885	85-885	200-1200	200-1200
Arbeidsbord
Bordstørrelse	mm	650×1200	700x1300	650x1300	1300X700	1360X710	1500X810	1700X810	2000X900	2200X900
T-spor(NO.-Størrelse×Avstand)	mm	5-18×120	5-18×120	5-18×120	5-18×120	5-18×152.5	5-18×147.5	5-18×147.5	5-18×147.5	5-18×147.5
Maks. Laste	kg	800	1000	1200	1200	1000	1200	1500	2000	2000
Spindel
Spindel Taper / Dia.		BT40/Φ150	BT40/Φ150	BBT40/Φ160	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Maks. Fart	rpm	8000	8000	8000	8000	8000	8000	8000	8000	8000
Spindelmotoreffekt Anbefalt	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
Fôring
X kuleskrue	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	55/12	50/10	50/10
Y kuleskrue	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
Z kuleskrue	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
X guide	mm	45	45	45	45	45	45	45	45	45
Y guide	mm	45	45	45	35	45	45	45	45	45
Z-guide	/	boks måte	boks måte	boks måte	boks måte	boks måte	boks måte	boks måte	boks måte	boks måte
X/Y/Z Rask hastighet	m/min	24/24/16	24/24/16	20/20/20	24/24/16	24/24/14	24/24/14	24/24/14	20/20/14	20/20/14
X-stasjon		direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte
Y kjøre		direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte
Z-stasjon		direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte	direkte
X/Y/Z motormoment anbefales	NM	20/20/20	20/20/20	20/20/20	22/22/22	24/26/26	28/32/32	28/32/32	28/32/32	28/32/32
Annen
Maskinvekt	kg	4500	4900	5800	6800	5800	7200	7400	8800	9000
Z cpointer balanse		ja	ja	ja	ja	ja	ja	ja	ja	ja
